Diagramas básicos: flujo, casos de uso y MER

Aprende a comunicar arquitectura con dibujos: diagramas de flujo para lógica, casos de uso para interacciones y MER para bases de datos.

diagramasarquitecturadiseñoumldocumentacion

Un diagrama vale más que mil líneas de código. No porque reemplace el código, sino porque comunica ideas complejas de forma visual. Cuando necesitas explicar un sistema a un compañero, planificar una funcionalidad o documentar una decisión, un buen diagrama es la herramienta más efectiva.

En esta guía vas a aprender tres tipos de diagramas esenciales: diagramas de flujo para lógica, casos de uso para interacciones y MER (Modelo Entidad-Relación) para bases de datos.

Diagramas de flujo

Un diagrama de flujo representa visualmente un proceso o algoritmo. Usa formas estándar conectadas por flechas para mostrar el flujo de decisiones.

Símbolos básicos

FormaSignificadoEjemplo
ÓvaloInicio / Fin”Inicio del proceso”
RectánguloProceso / Acción”Validar datos del usuario”
RomboDecisión”¿Email válido?”
ParalelogramoInput / Output”Leer datos del formulario”
FlechaDirección del flujo→

Ejemplo: proceso de login

[Inicio] → [Recibir email y password] → [Validar formato]
    → ¿Formato válido?
        → No → [Retornar error 400] → [Fin]
        → Sí → [Buscar usuario en BD]
            → ¿Existe?
                → No → [Retornar error 401] → [Fin]
                → Sí → [Verificar password con hash]
                    → ¿Correcto?
                        → No → [Retornar error 401] → [Fin]
                        → Sí → [Generar JWT] → [Retornar token 200] → [Fin]

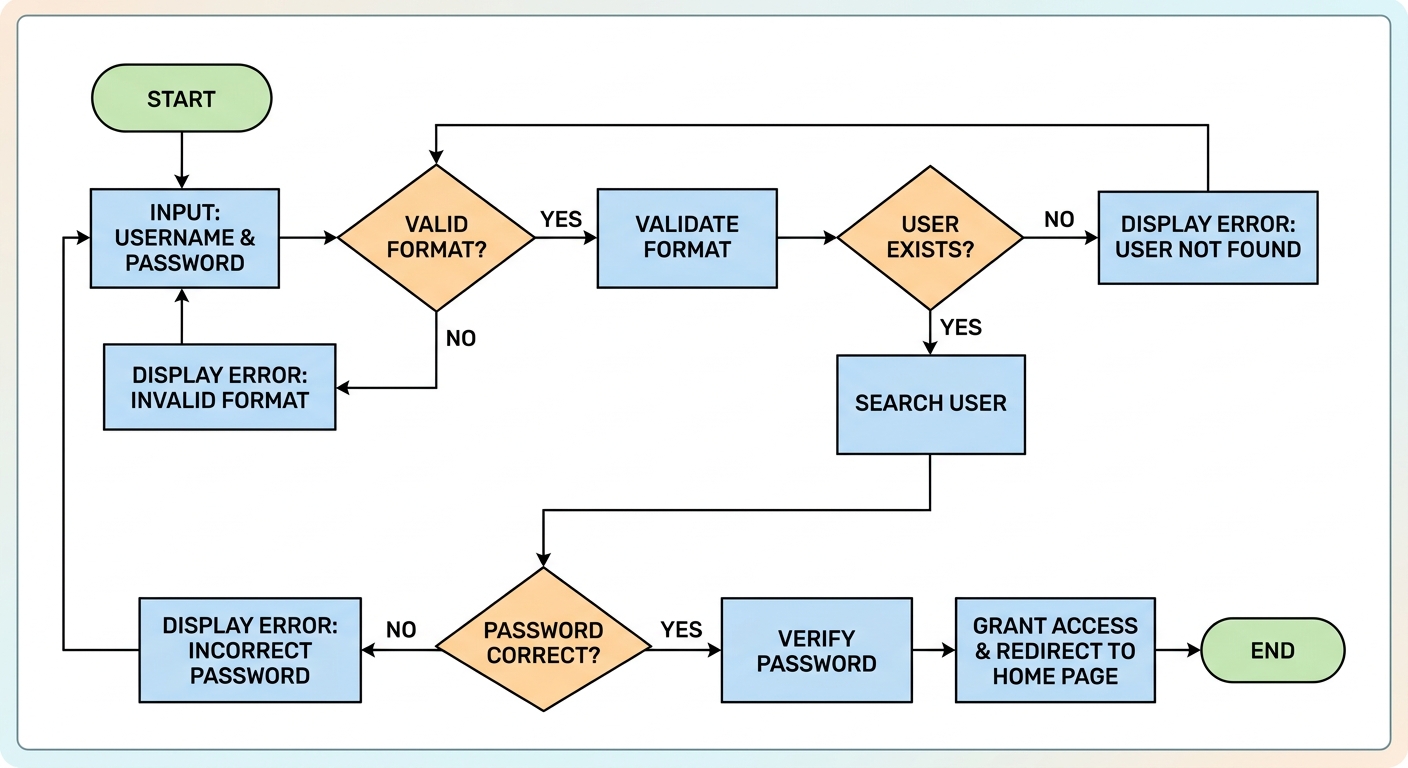

Diagrama de flujo del proceso de autenticación mostrando óvalos de inicio/fin, rectángulos de proceso, rombos de decisión y flechas conectando cada paso

Diagrama de flujo del proceso de login: cada forma tiene un significado específico.

Cuándo usar diagramas de flujo

  • Algoritmos complejos: lógica con múltiples condiciones
  • Procesos de negocio: flujos de aprobación, onboarding, pagos
  • Debuggear: visualizar el camino que toma el código
  • Documentar: explicar un proceso a alguien nuevo en el equipo

Herramientas

  • Mermaid: diagramas como código (se renderiza en GitHub, Notion)
  • Draw.io / diagrams.net: gratuito, online, exporta a PNG/SVG
  • Excalidraw: estilo dibujado a mano, excelente para brainstorming

Casos de uso

Un diagrama de casos de uso muestra las interacciones entre los actores (usuarios, sistemas externos) y el sistema. Responde a: “¿qué puede hacer cada tipo de usuario?”

Elementos

  • Actor: una persona o sistema externo (stick figure)
  • Caso de uso: una funcionalidad del sistema (óvalo)
  • Línea: conexión entre actor y caso de uso
  • Frontera del sistema: rectángulo que delimita lo que es el sistema

Ejemplo: sistema de biblioteca

┌─────────────────────────────────────────┐
│         Sistema de Biblioteca           │
│                                         │
│    (Buscar libro)    (Reservar libro)   │
│         ○                 ○             │
│        / \               / \            │
│       /   \             /   \           │
│      /     \           /     \          │
│  👤 Usuario        👤 Bibliotecario     │
│                    (Agregar libro) ○    │
│                     (Registrar    ○     │
│                      devolución)        │
└─────────────────────────────────────────┘

Descripción de caso de uso

Cada caso de uso se documenta con:

Caso de uso: Reservar libro
Actor: Usuario registrado
Precondición: El usuario está autenticado y el libro está disponible

Flujo principal:
1. El usuario busca un libro
2. El sistema muestra disponibilidad
3. El usuario selecciona "Reservar"
4. El sistema confirma la reserva
5. El sistema envía email de confirmación

Flujo alternativo:
4a. El libro no está disponible
    → El sistema ofrece agregar a lista de espera

Postcondición: El libro queda reservado por 48 horas

Cuándo usar casos de uso

  • Definir alcance: qué hace y qué NO hace el sistema
  • Comunicar con stakeholders: no técnicos entienden casos de uso
  • Planificar sprints: cada caso de uso puede ser una historia de usuario
  • Documentar requisitos: base para tests de aceptación

MER: Modelo Entidad-Relación

El MER (Modelo Entidad-Relación) representa la estructura de una base de datos: qué entidades existen, qué atributos tienen y cómo se relacionan.

Elementos

  • Entidad: una “cosa” del sistema (tabla en la BD)
  • Atributo: una propiedad de la entidad (columna)
  • Relación: cómo se conectan las entidades
  • Cardinalidad: cuántos de cada lado (1:1, 1:N, M:N)

Ejemplo: sistema de blog

┌──────────────────┐       ┌──────────────────┐
│     USUARIO      │       │    ARTICULO      │
├──────────────────┤       ├──────────────────┤
│ id (PK)          │──1──N│ id (PK)          │
│ nombre           │       │ titulo           │
│ email            │       │ contenido        │
│ password_hash    │       │ creado_en        │
│ creado_en        │       │ autor_id (FK)    │
└──────────────────┘       └──────────────────┘
                                    │
                                    N
                           ┌──────────────────┐
                           │    COMENTARIO    │
                           ├──────────────────┤
                           │ id (PK)          │
                           │ texto            │
                           │ creado_en        │
                           │ articulo_id (FK) │
                           │ usuario_id (FK)  │
                           └──────────────────┘

Cardinalidades

NotaciónSignificadoEjemplo
1:1Uno a unoUn usuario tiene un perfil
1:NUno a muchosUn usuario tiene muchos artículos
M:NMuchos a muchosUn artículo tiene muchos tags, un tag tiene muchos artículos

Relaciones M:N requieren tabla intermedia

┌──────────────┐     ┌──────────────────┐     ┌──────────────┐
│  ARTICULO    │     │ ARTICULO_TAG     │     │    TAG       │
├──────────────┤     ├──────────────────┤     ├──────────────┤
│ id (PK)      │──N──│ articulo_id (FK) │  N──│ id (PK)      │
│ titulo       │     │ tag_id (FK)      │─────│ nombre       │
└──────────────┘     └──────────────────┘     └──────────────┘

Cuándo usar MER

  • Diseñar base de datos: antes de crear tablas, modela las entidades
  • Comunicar estructura: un MER se entiende más rápido que SQL
  • Identificar problemas: relaciones faltantes, redundancias
  • Documentar: referencia para el equipo

Diagramas con Mermaid: código como diagrama

Mermaid permite escribir diagramas como texto que se renderiza automáticamente:

```mermaid
flowchart TD
    A[Inicio] --> B{¿Datos válidos?}
    B -->|Sí| C[Procesar]
    B -->|No| D[Mostrar error]
    C --> E[Fin]
    D --> E
```

Se renderiza en GitHub, Notion, Obsidian y muchos editores de código.

Ejemplo MER en Mermaid

```mermaid
erDiagram
    USUARIO ||--o{ ARTICULO : escribe
    ARTICULO ||--o{ COMENTARIO : tiene
    USUARIO ||--o{ COMENTARIO : escribe
    ARTICULO }|--|{ TAG : tiene

    USUARIO {
        int id PK
        string nombre
        string email
    }
    ARTICULO {
        int id PK
        string titulo
        text contenido
        int autor_id FK
    }
```

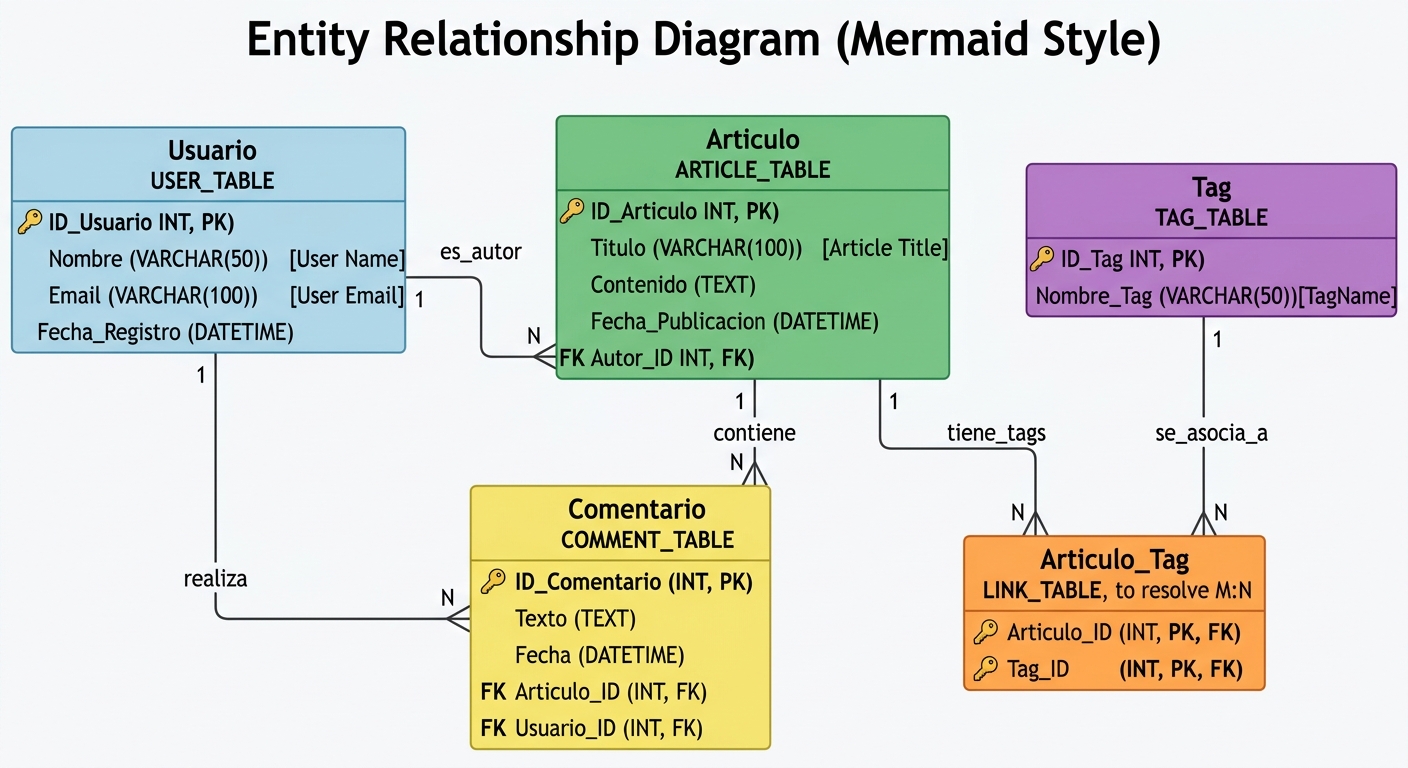

Diagrama MER renderizado con Mermaid mostrando las entidades Usuario, Artículo, Comentario y Tag con sus relaciones y cardinalidades

El mismo MER renderizado con Mermaid: diagramas como código que se versionan con Git.

Por qué importa

Los diagramas no son decoración — son herramientas de comunicación:

  • Un diagrama de flujo te ayuda a pensar la lógica antes de escribir código.
  • Un caso de uso alinea al equipo sobre qué debe hacer el sistema.
  • Un MER previene errores de diseño de base de datos antes de crear tablas.
  • Mermaid permite versionar diagramas junto con el código.

No necesitas ser diseñador gráfico. Un diagrama feo pero claro vale más que un diagrama bonito pero confuso.

La IA y los diagramas

Lo bueno

  • Generar Mermaid: describe el proceso y la IA genera el código Mermaid.
  • Convertir texto a diagrama: pega una descripción de un flujo y la IA lo diagrama.
  • Sugerir mejoras: muéstrale tu diagrama y la IA sugiere qué falta.
  • Generar MER desde descripción: “necesito una BD para un e-commerce” → la IA genera el MER.

Lo que no debes hacer

  • No confíes ciegamente en cardinalidades generadas por IA. Una relación M:N incorrecta causa problemas de datos.
  • No uses diagramas como reemplazo de documentación escrita. Los diagramas complementan, no reemplazan.
  • No asumas que la IA entiende tu dominio. Verifica que las entidades y relaciones tengan sentido para tu negocio.

Desafío: diagrama tu proyecto

Objetivo: crear los tres tipos de diagramas para un sistema real.

Tu tarea:

Diseña los diagramas para un sistema de reservas de restaurante:

  1. Diagrama de flujo: el proceso de hacer una reserva (desde que el usuario elige fecha/hora hasta que recibe confirmación)
  2. Casos de uso: identifica los actores (cliente, mesero, administrador) y sus interacciones con el sistema
  3. MER: modela la base de datos con entidades como Mesa, Reserva, Cliente, Horario, etc. Incluye cardinalidades

Bonus: escribe los tres diagramas en formato Mermaid y renderízalos en un archivo Markdown.

Para seguir explorando

Resumen

  • Diagramas de flujo representan procesos con formas estándar: óvalo (inicio/fin), rectángulo (proceso), rombo (decisión).
  • Casos de uso muestran interacciones entre actores y el sistema, útiles para definir alcance y comunicar con no técnicos.
  • MER (Modelo Entidad-Relación) representa la estructura de una base de datos con entidades, atributos y cardinalidades.
  • Las cardinalidades son: 1:1 (uno a uno), 1:N (uno a muchos), M:N (muchos a muchos, requiere tabla intermedia).
  • Mermaid permite escribir diagramas como código que se renderiza automáticamente y se versiona con Git.
  • Los diagramas son herramientas de comunicación, no de decoración. Un diagrama claro vale más que uno bonito.

En la próxima guía vamos a entrar al mundo de las bases de datos: Introducción a SQL y PostgreSQL — el lenguaje para consultar datos relacionales.
